對(duì)室外雨淋環(huán)境下滲透型涂料表面處理后混凝土的碳化影響進(jìn)行了比較，如圖5.13所示。由圖可見(jiàn)，在表面處理用量和涂刷次數(shù)相同的情況下，用凝膠處理的效果均好于乳液。從圖5.12也可看出，在用量同為400/m2的情況下，硅烷凝膠比硅烷乳液對(duì)混凝土長(zhǎng)期抗碳化能力的提高有效。

      德國(guó)慕尼黑奧林匹克村的試驗(yàn)結(jié)果表明，經(jīng)防水處理和未防水處理所測(cè)得的混凝土碳化深度基本相同。Vrics等對(duì)未經(jīng)表面處理試件和經(jīng)表面處理的試件在暴露幾年后進(jìn)行碳化深度測(cè)量，結(jié)果也是碳化深度基本相同。

      但目前的有關(guān)研究結(jié)論并不完全一致，大部分研究表明經(jīng)滲透型涂料表面處理后，混凝土的碳化速率降低；但也有工程調(diào)查表明，經(jīng)滲透型涂料表面處理后混凝土的碳化速率加快。這種差異很大程度上來(lái)源于混凝土內(nèi)外部環(huán)境相對(duì)濕度的不同。當(dāng)混凝土周?chē)鷿穸容^小時(shí)，表面處理可能降低碳化進(jìn)度；當(dāng)濕度較大時(shí)，表面處理可能加快碳化進(jìn)度。因此，滲透型涂料適用的環(huán)境條件尚需細(xì)化研究。

     考慮滲透型涂料表面處理的影響因素，對(duì)表面處理后混凝土的碳化深度進(jìn)行計(jì)算。

   x(t)=asd√t      （5.3）

                    asd=akβercδs   （5.4）

式中，x(t)為混凝土在時(shí)刻t的碳化深度；asd為滲透型涂料表面處理后混凝土的碳化速度系數(shù)；t為碳化時(shí)間；ak為混凝土碳化速度系數(shù)特征值；βe為環(huán)境作用影響系數(shù)；rc為材料影響系數(shù)；δs 為滲透型涂料影響系數(shù)。

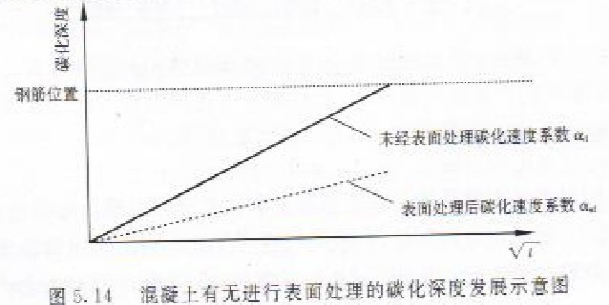

      如果表面處理后混凝土的碳化速度系數(shù)小于未做表面處理混凝土的碳化速度系數(shù)，則混凝土的碳化深度發(fā)展情況如圖5.14所示。

      混凝土中的濕擴(kuò)散對(duì)其碳化影響很大，而表面處理對(duì)混凝土的濕擴(kuò)散影響也很大，故表面處理將影響混凝土的碳化性能。為進(jìn)一步明確表面處理對(duì)混凝土碳化的影響機(jī)理，需要進(jìn)一步進(jìn)行相關(guān)的實(shí)驗(yàn)研究和數(shù)值分析等工作。
